雙頭雙通道型材加工中心-SD3550V7S-2-BT30 技術規格書

日期:04-10    屬于:新品發布

一、機器簡介:
1、SD3550V7S-2-BT30機型系列是專門為客戶量身定做的大型高速雙頭雙通道型材加工中心相當于2臺機器同用1數控系統1套床身;可同時加工2個不一樣的工件也可雙頭同時分段加工同一個工件;2Y機頭前后移動,可同時前后移動也可單獨前后移動,2X軸機頭可同時左右移動也可單獨左右移動,2Z軸主軸可同時上下移動也可單獨上下移動。加工批量產品時可使用雙頭同時加工產品,也可以把X1軸移至機床左側單獨用X2軸加工長行程工件,實現一臺兩用的功能。
2、天軌式結構,調試簡單便捷,運動機構設計在橫梁頂部輕巧便捷方便清理。
3、特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
4、可另加第四旋轉軸、側銑頭、探頭功能。

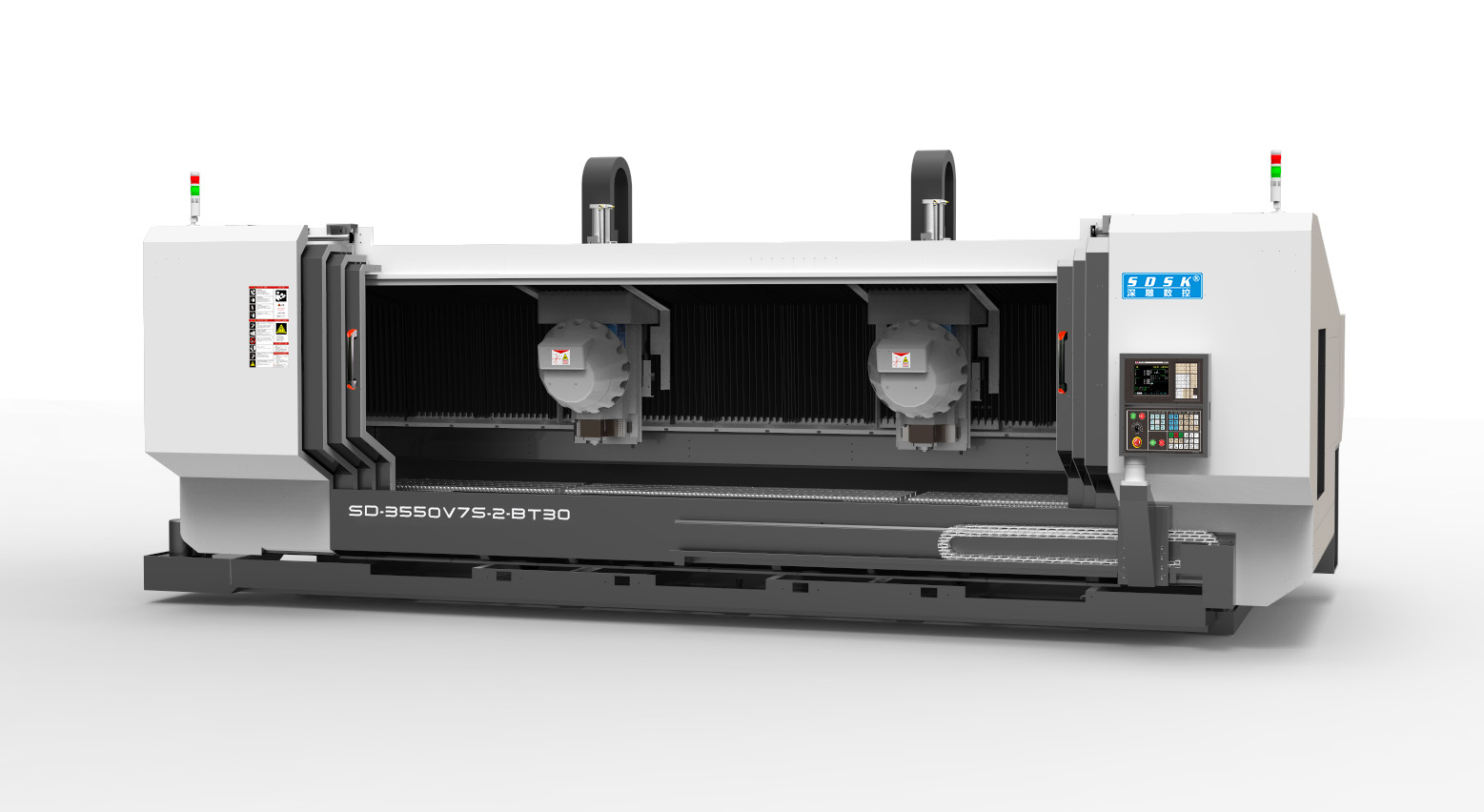

(圖片僅為參考,以實物為準)

二、機器主要配置清單(單位:mm)
規      數量 原產地
新代數控系統(220MB-5) 全套 臺灣
新代5.9-11KW主軸電機 2個 臺灣
新代伺服電機2X-AM35(5.5KW)2Y-AM28(5.9KW)2Z-AM11(2.4KW)、Z帶抱閘 2 臺灣
2X2Y/2Z軸用臺灣TBI精密(X5020,Y4020Z3216)滾珠絲桿、(或同等級品牌) 全套 臺灣
2X2Y2Z軸用臺灣上銀/銀泰或同等級品牌 精密級直線導軌(XZ35mm滾珠Y35mm滾柱)、
(或同等級品牌)
全套 臺灣
臺灣大悅直聯式短鼻主軸BT30/100/20000rpm (配油壓打刀缸) 2個 臺灣
2*16位飛碟式刀庫(岡田) (或同等級品牌) 2 臺灣
床身2X2Y2Z軸全鑄鐵、鋼構底座,要配件為鑄鐵機械零配件(HT300) 1 自制
配電柜恒溫系統(雷德) 1 東莞
施耐德電氣配件施耐德 1 天津
進口TBI  P級角接觸配對軸承、(或同等級品牌) 全套 臺灣
主軸冷機 (雷德) 1 東莞
電子手輪(昱普) 1 廣州
對刀儀(深圳精雕 1個 自制
X/Y/Z軸配風琴罩 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
噴水裝置 2 自制
氣槍、水槍 1 浙江
水泵750W(斯納爾) 2個 常州
機床附件 1 深圳
鏈板排渣機 1 自制
自動雙開門(可另選) 自制


三、設備主要技術參數:(單位:mm)
機型 SD3550V7S-2-BT30
外型尺寸 長54503500高3000左右
工作臺尺寸 X3500*Y500TM16
主軸鼻端至臺面 最高650~最低200
飛碟式刀庫工作臺面 最低540
2X/2Y/2Z行程 X1/X2:最大2650~最小900
2Y:500
2Z:350
最大空走速度XYZ X40m/min
Y48m/min
Z48m/min
最大加工速度 12m/min
伺服系統 交流伺服
系統分辨率 0.002
三軸垂直度 0.015mm
整機定位精度 士0.02mm
局布定位精度 300 mm內±0.01mm
重復定位精度 0.005mm
主軸數 2個
主軸伺服驅動功率 5.9~11KW/個
主軸伺服扭矩 11~22N.m
主軸轉速 20000rpm/min
夾持刀柄 BT30
飛碟式刀庫 2*16T
換刀方式 自動
對刀方式 自動
臺面承受負荷 2000Kg
額定電壓 380V/50HZ
整機最大功率 42KW
整機重量 11000Kg左右


四、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 直結式短鼻主軸 12. 剛性攻牙功能
3. 自動潤滑系統 13. 配電柜恒溫空調系統
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. 刀柄10個(含拉釘、扳手)
6. 工作燈 16. 鎖刀座
7. 警示燈 17.  M16馬鐵
8. 主軸吹氣裝置 18.
9. 傳輸線 19. 鎖咀  ER32(4-20)  1套
10. 全封閉式護罩 20. 護罩


五、機器環境及硬件設施要求
序號 環境項目 項目要求標準
1. 電源要求 AC380V4P50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內
2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
3. 真空壓力 ≥0.6 mpa
4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
5. 環境噪音/振動 ≤75dba
6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
7. 環境濕度 建議 45%-65%
8. 氣體水分含量 無水分
