序號 | 規 格 說 明 | 數量 |
1. | 外罩:2mm鋼板、烤漆(不銹鋼水箱) | 1套 |
2. | 大理石機身,大理石橫梁 | 1套 |
3. | X/Y/4Z軸用 臺灣上銀/PMI 精密級直線導軌 | 全套 |
4. | X/Y/4Z軸用 臺灣TBI/PMI 精密級滾珠絲桿 | 全套 |
5. | 臺灣新代數控系統(21GA/16軸),新代伺服電機(帶驅動器、4Z帶剎車),新代主軸驅動(帶編碼器) | 全套 |
6. | 施耐德電氣配件 | 1批 |
7. | 電主軸參數表可選項如下列表二 | 4個 |
8. | 進口NSK 精密級角接觸配對軸承 | 全套 |
9. | 主軸水冷機 | 1臺 |
10. | 電子脈沖手輪(精度0.001mm) | 1套 |
11. | X/4Z軸配三防布風琴罩,Y軸鋼板罩 | 各1套 |
12. | X/Y/4Z軸配塑料拖鏈 | 各1套 |
13. | 對刀儀 | 2套 |
14. | 自動潤滑油泵2升 | 套 |
15. | 氣體過濾器 | 1套 |
16. | 水氣混合噴霧、噴水裝置 | 各1套 |
17. | 熱交換器恒溫系統 | 1套 |
18. | 自動排渣,放工作臺下方左右側 (可另選) | 2套 |
19. | 刀柄 | 8個 |
20. | 水泵 | 1個 |
21. | 機床附件 | 1套 |
序號 | 規 格 說 明 | 數量 |
電主軸參數表可選項如下: 一、主軸距離:250mm,工作臺尺寸1000*600 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*3位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*4位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*6位。 二、主軸距離:350mm,工作臺尺寸1400*500 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*4位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*6位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*9位。 三、主軸距離:375mm,工作臺尺寸1500*600 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*4位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*6位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*10位。 四、主軸距離:425mm,工作臺尺寸1700*800 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*5位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*7位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*11位。 五、主軸距離:500mm,工作臺尺寸2000*800 1. 電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*6位。 2. 電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*9位。 3. 電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*13位。 六、主軸距離:625mm,工作臺尺寸2500*800 1.電主軸 3萬轉/分鐘/4.6KW/外徑110mm/氣動換刀/帶編碼器/配BT30刀柄/可配直排刀庫4*7位。 2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄/可配直排刀庫4*11位。 3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄/可配直排刀庫4*16位。 |
4個 |

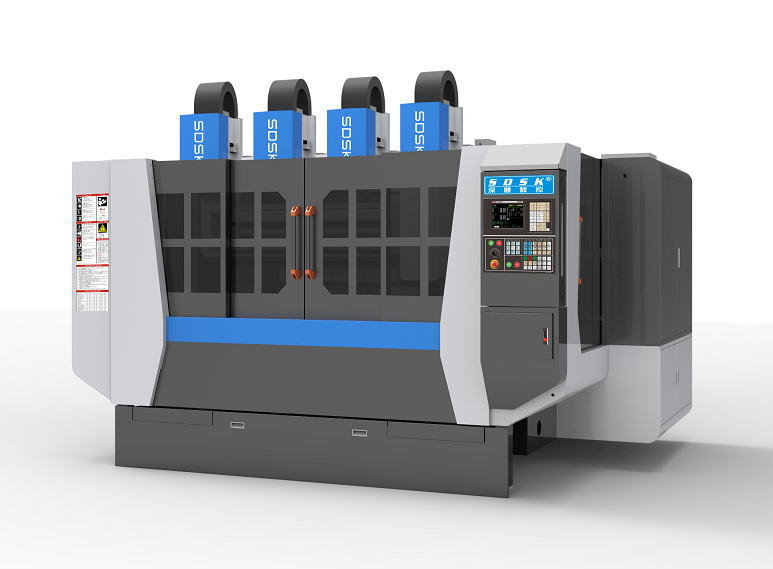

機型 | SDSK250-4Z | SDSK350-4Z | SDSK375-4Z | SDSK425-4Z | SDSK500-4Z | SDSK625-4Z |
外型尺寸 | 長2300寬2300高2500 | 長2630寬2130高2300 | 長2750寬2330高2300 | 長3100寬2600高2700 | 長3400寬2600高2700 | 長3900寬2600高2700 |
鋁工作臺尺寸 | 1000*600*50(帶T型槽) | 1400*500*50(帶T型槽) | 1500*600*50(帶T型槽) | 1700*800*50(帶T型槽) | 2000*800*50(帶T型槽) | 2500*800*50(帶T型槽) |
X/Y/Z行程 | 400*630*350 | 530*530*300 | 530*630*300 | 580*830*350 | 650*830*350 | 830*830*350 |
最大空走速度 | 30000mm/min | 30000mm/min | 30000mm/min | 30000mm/min | 30000mm/min | 30000mm/min |
最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
控制系統 | 臺灣新代數控系統 | 臺灣新代數控系統 | 臺灣新代數控系統 | 臺灣新代數控系統 | 臺灣新代數控系統 | 臺灣新代數控系統 |
伺服系統 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
系統分辨率 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
三軸垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
整機定位精度 | 士0.015mm | 士0.015mm | 士0.015mm | 士0.015mm | 士0.015mm | 士0.015mm |
局布定位精度 | 300 mm內精度士0.01mm | 300 mm內精度士0.01mm | 300 mm內精度士0.01mm | 300 mm內精度士0.01mm | 300 mm內精度士0.01mm | 300 mm內精度士0.01mm |
重復定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
主軸數 | 4個 (主軸距離250mm) | 4個 (主軸距離350mm) | 4個 (主軸距離375mm) | 4個 (主軸距離425mm) | 4個 (主軸距離500mm) | 4個 (主軸距離625mm) |
電主軸功率 |
4.6KW/個 (可對照參數另選配) |
4.6KW/個 (可對照參數另選配) |
4.6KW/個 (可對照參數另選配) |
4.6KW/個 (可對照參數另選配) |
4.6KW/個 (可對照參數另選配) |
4.6KW/個 (可對照參數另選配) |
直排刀庫 | 4*3位 | 4*4位 | 4*4位 | 4*5位 | 4*6位 | 4*7位 |
換刀方式 | 自動 | 自動 | 自動 | 自動 | 自動 | 自動 |
主軸轉速 | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min | 30000rpm/min |
夾持刀柄 | BT30(最大12mm) | BT30(最大12mm) | BT30(最大12mm) | BT30(最大12mm) | BT30(最大12mm) | BT30(最大12mm) |
對刀方式 | 自動 | 自動 | 自動 | 自動 | 自動 | 自動 |
可裝料高度 | 250mm | 250mm | 250mm | 250mm | 250mm | 250mm |
臺面承受負荷 | 500Kg | 500Kg | 500Kg | 500Kg | 500Kg | 500Kg |
額定電壓 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
整機最大功率 | 26KW | 26KW | 26KW | 27KW | 27KW | 27KW |
整機重量 | 4000Kg | 3200Kg | 4200Kg | 5800Kg | 6200Kg | 7000Kg |
