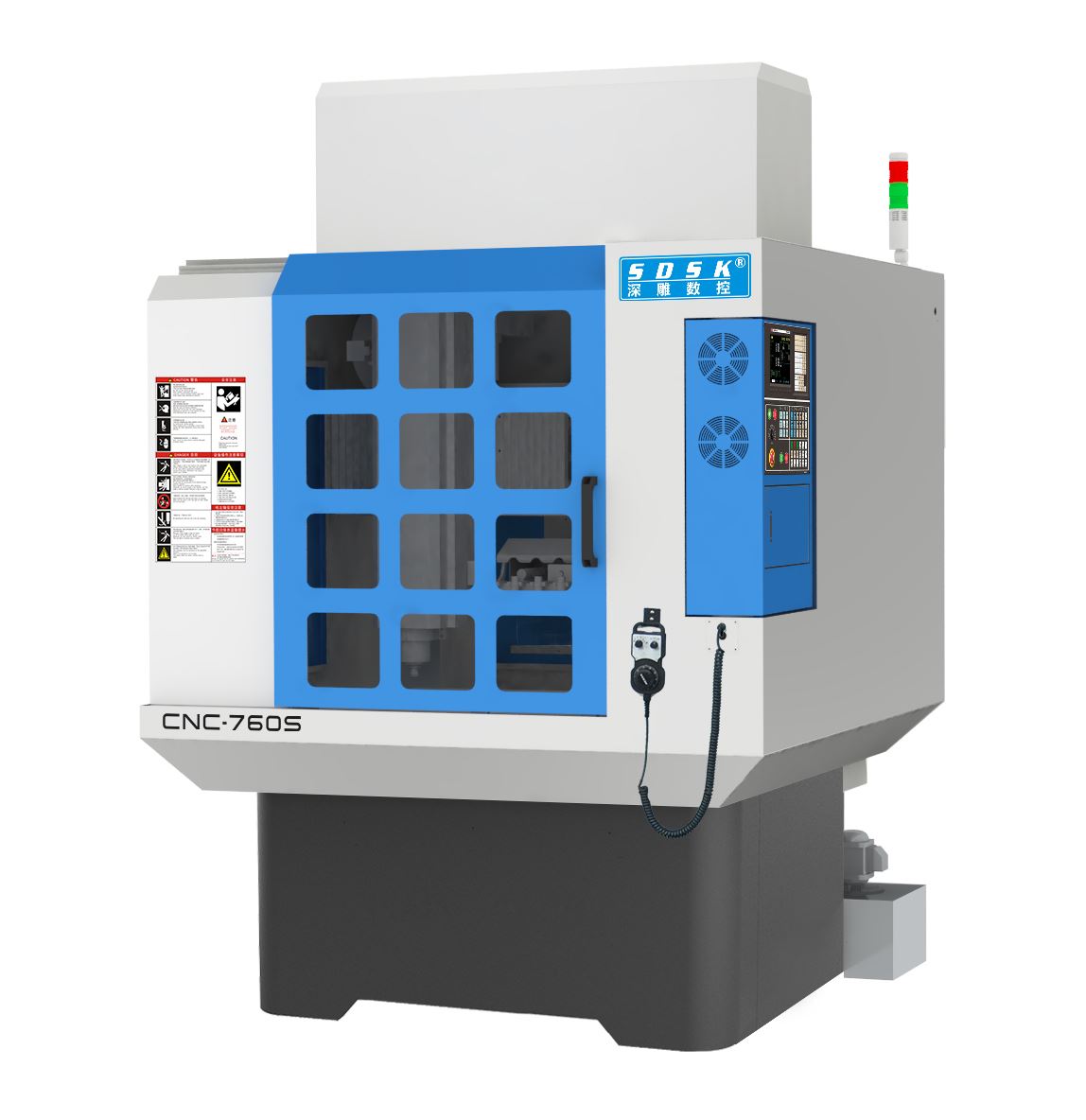

小型玻璃精雕機SDSK760S

小型玻璃精雕機SDSK760S

產品描述
機器簡介:
SDSK760S機型是專門為客戶量身定做的小型精雕機; 4位直排刀庫;運動方式為Y軸工作臺前后移動,X軸左右移動,Z軸上下移動。 采用簡單操作界面的維宏數控系統; 匯川伺服電機,機身采用頂級的花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀精密級直線導軌,研磨級滾珠絲桿,德國聯軸器,配電柜恒溫系統,先進的主軸制冷系統,自動潤滑系統,冷卻液循環噴水系統,空氣過濾裝置,保證了更高的加工精度、速度與穩定性; 特別適用于各類玻璃、石英玻璃、陶瓷、玉石、藍寶石等零件的精密磨邊、切割、打孔、拋光等加工。

機器主要配置清單:(單位:mm)

序號 規      數量
  1.
外罩:2mm鋼板、烤漆(水箱不銹鋼) 1
  1.
鋁工作臺尺寸:X700,Y600,厚度50  (T型槽) 1
  1.
大理石機身,大理石橫梁 1
  1.
XYZ軸用  臺灣上銀  精密級直線導軌 2
  1.
XYZ軸用  臺灣TBI  精密級滾珠絲桿 1
  1.
維宏數控系統/3750W匯川伺服電機/主軸伺服驅動 1
  1.
施耐德電氣配件 1
  1.
電主軸60000轉,2.5KW,氣動換刀 直徑62mm,T11刀柄 1個
  1.
4位直排刀庫 1
  1.
電箱恒溫器 1個
  1.
進口NSK  P級角接觸配對軸承 5
  1.
主軸水冷機 1臺
  1.
電子手輪 1
  1.
X/Y/Z軸配三防布風琴罩/Y軸不銹鋼防水罩 1
  1.
X/Y/Z軸配塑料拖鏈 1
  1.
自動潤滑油泵 1
  1.
氣過濾器 2
  1.
噴水裝置 1
  1.
水泵 1個
  1.
對刀儀 1個
  1.
T11刀柄 5個
  1.
機床附件 1

設備主要技術參數:(單位:mm)

機型 SDSK760S
外型尺寸 1500*1900*2300
工作臺尺寸 700*600
X/Y/Z行程 730*630*300
最大空走速度 30m/min
最大加工速度 12m/min
控制系統 維宏數控系統
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.01mm
整機定位精度 300±0.01mm
重復定位精度 0.005mm
主軸數 1個
主軸功率 2.5KW/個
換刀方式 氣動
主軸轉速 60000rpm
夾持刀柄 T11
直排刀庫 4
對刀方式 自動
可裝料高度 250mm
臺面承受負荷 200Kg
額定電壓 380V/50HZ
整機最大功率 6KW
整機重量 2000Kg
